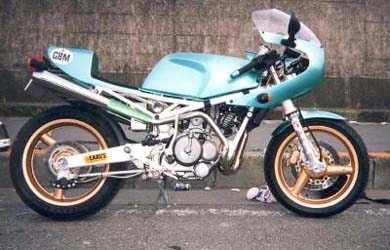

SATURNO 500 |
|
|
|
DIMENSIONI |
|
|
|
Lunghezza massima |
mm 2030 |
|
|
Larghezza massima (manubrio) |
mm 730 |
|
|
Altezza massima |
mm 1170 |
|
|
Interasse ruote |
mm 1410 |
|
|
Altezza sella |
mm 790 |
|
|
Altezza pedane |
mm 360 |
|
|
Peso a secco |
kg 145 |
|
|
|
|
|
|
|
|
|
|
TELAIO |
|
|
|
Monotrave a culla aperta in tubi d'acciaio; |
|
|
|
telaio posteriore smontabile in tubi d'acciaio |
|
|
|
Inclinazione asse sterzo |
24° 30' |
|
|
Avancorsa |
mm 89.7 |
|
|
Sospensione anteriore |
|
|
|
- forcella oleodinamica Marzocchi |
|
|
|
- corsa |
mm 120 |
|
|
- diametro stelo |
mm 40 |
|
|
Capacità olio (per ogni stelo) |
cm 3 310 |
|
|
Sospensione posteriore |
|
|
|
- forcellone oscillante mono-ammortizzatore Bòge |
|
|
|
e sistema di progressione Power-Drive |
|
|
|
- corsa |
mm 130 |
|
|
Ruote |
|
|
|
- anteriore: |
|
|
|
cerchio integrale in lega leggera |
3.00x17" |
|
|
dimensione pneumatico |
110/70 - 21" |
|
|
pressione:solo pilota |
bar 1.7 |
|
|
- posteriore: |
|
|
|
cerchio integrale in lega leggera |
|
|
|
dimensione pneumatico |
4.00x17" |
|
|
pressione: solo pilota |
140/70 -17” |
|
|
Freni |
bar 1.7 |
|
|
- anteriore, a disco semiflottante |
|
|
|
con comando idraulico |
|
|
|
con pinza a 2 pistoncini (diametro pist.) |
mm 32 |
|
|
diametro disco |
mm 300 |
|
|
spessore disco |
mm 5 |
|
|
- posteriore, a disco fisso, con comando idraulico |
|
|
|
con pinza a pistoncino singolo (diametro pist.) |
mm 32 |
|
|
diametro disco |
mm 240 |
|
|
spessore disco |
mm 4.5 |
|
|
Capacità serbatoio carburante |
l 20 |
|
|
Capacità riserva carburante |
l 2 |
|
|
|
|
|
|
|
|
|
|
MOTORE |
Vedi scheda Bi-4, versione 500 |
|
|
|
|
|
|
Trasmissione: |
|
|
|
Riduzione finale |
15/43 |
|
|
|
|
|
|
CARBURATORE DELL'ORTO |
PHM 40 VS |
|
|
|
|
|
|
Diametro diffusore |
mm 28 |
|
|
Getto max. |
138 |
|
|
Getto min. |
53 |
|
|
Getto avviamento |
40 |
|
|
Spillo conico/tacca |
K 4 / 2 A |
|
|
Polverizzatore |
AB 265 |
|
|
Valvola gas |
60 |
|
|
Galleggiante |
|
|
|
- peso |
g 10 |
|
|
- livello |
mm 23 - 25 |
|
|
Apertura vite min. (giri) |
giri 1.5 |
|
|
IMPIANTO ELETTRICO |
|
|
|
Accensione |
|
|
|
- elettronica a scarica capacitiva |
|
|
|
Anticipo accensione fisso |
7° |
|
|
variabile |
30° a 4500g/1'rpm |
|
|
Alternatore, trifase |
|
|
|
Capacità batteria |
Ah 14 |
|
|
Candela standard |
Champion A5YC |
|
|
Distanza elettrodi |
mm 0,6-0,7 |
|
|
Fusibili |
A 15 |
|
|
Motorino avviamento |
kW 0,80 |
|
|
Faro anteriore |
W 40/45 |
|
|
Luce posizione |
W 5 |
|
|
Luce posteriore - stop |
W 5/21 |
|
|
Indicatori di direzione |
W 10 |
|
|
Luce strumenti |
W 2 |
|
|
Spie cruscotto |
W 1,2 |
|
